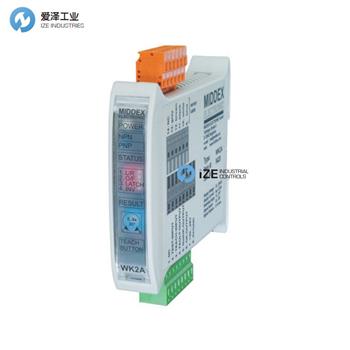

MIDDEX工具檢測儀WK2A/WK2簡介
WK2A工具監控系統取代了眾所周知的WK2。WK2傳感器保持不變。WK2的所有電纜都與WK2A相同且兼容。根據速度和扭矩的位置控制驅動機構。這允許檢查直徑0.3mm（.012英寸）的工具，與掃描角度和針長度無關。
傳感器組件和傳感器外殼之間的第三個密封件（稱為刨花偏轉器）可防止由于剃刮沉積物導致的傳感器故障。
The WK2A tool monitoring system replaces the well known WK2. The WK2 sensor remains the same. Also all cables for the WK2 are the same and compatible with the WK2A. The drive mechanism is controlled according to the position by speed and torque. This allows for checking tools from diameter 0.3mm (.012”) independent of scanning angle and needle length.
A third seal, called the shavings deflector,between probe assembly and sensor housing prevents sensor malfunctions due to shaving eposits.
MIDDEX工具檢測儀WK2A/WK2技術資料
調節器
保護：IP20
干擾敏感性：符合EMC規范，帶有CE標志
安裝：EN導軌（DIN導軌）
供電電壓/功耗：24VDC（20-28VDC）/ 5W（無輸出負載）
輸出：固態
pnp輸出切換到+ 24V，10kOhm到0V
npn輸出切換到0V，10kOhm到24V
輸出電流負載：最大100mA，短保護1分鐘
儲存溫度：0°至+ 70°C（0°至158°F）
工作溫度：0°至+ 50°C（32°至122°F）
信號電壓：約20至35VDC
5mA光耦解耦信號輸入
二極管防止交叉布線
信號輸入電阻：約1.5kù
傳感器插頭：6個橙色端子
信號插頭：8個端子綠色
傳感器
傳感器主體：特殊鋼鍍鉻
保護：IP68
保護連接器插頭：IP67
干擾敏感性：符合EMC規范，帶有CE標志
傳感器外殼用機器接地接地
樣品長度：標準160mm（6“）（傳感器附帶）最大200毫米（8“）
掃描角度：兩個方向最大270°
最小刀具直徑：約0.3mm（.012“）
溫度范圍：0°至+ 70°C（32°至158°F）
最大軸負載：徑向100N，軸向5N
典型的循環時間
掃描角度30°：150ms
掃描角度60°：180ms
掃描角度90°：220ms
掃描角度120°：240ms
掃描角度150°：260ms
掃描角度180°：280ms
掃描角度210°：310ms
掃描角度240°：340ms
掃描角度270°：360ms
Controller
Protection: IP20
Interference susceptibility: to EMV specifications, carries CE logo
Mounting: EN rail (DIN rail)
Supply voltage/power draw: 24VDC (20-28VDC)/5W (no outputs load)
Outputs: solid state
pnp outputs switching to +24V, 10kOhm to 0V
npn outputs switching to 0V, 10kOhm to 24V
Output current load: 100mA maximum, short protected for 1 minute
Stocking temperature: 0° to +70°C (0° to 158°F)
Working temperature: 0° to +50°C (32° to 122°F)
Signal voltage: 20 to 35VDC approximately
5mA opto-decoupled signal inputs
diode-protected against cross wiring
Signal input resistance: approximately 1.5kù
Sensor plug: 6 terminals orange
Signal plug: 8 terminals green
Sensor
Sensor body: special steel chromed
Protection: IP68
Protection connector plug: IP67
Interference susceptibility: to EMV specifications, carries CE logo
the sensor housing to be grounded with machine ground
Probe length: standard 160mm (6”) (included with sensor) max. 200mm (8”)
Scanning angle: maximum 270° in both directions
Smallest tool diameter: approximately 0.3mm (.012”)
Temperature range: 0° to +70°C (32° to 158°F)
Maximum shaft loads: radial 100N, axial 5N
Typical cycle times
Scanning angle 30°: 150ms
Scanning angle 60°: 180ms
Scanning angle 90°: 220ms
Scanning angle 120°: 240ms
Scanning angle 150°: 260ms
Scanning angle 180°: 280ms
Scanning angle 210°: 310ms
Scanning angle 240°: 340ms
Scanning angle 270°: 360ms

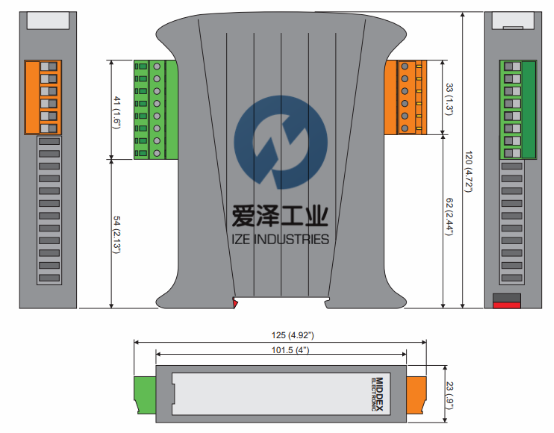

MIDDEX工具檢測儀WK2A/WK2外觀尺寸
MIDDEX工具檢測儀WK2A/WK2選型參考
MIDDEX工具檢測儀WK2A/WK2
愛澤工業(IZE INDUSTRIES)特價經銷、常用備件MIDDEX工具檢測儀系列列表：
MIDDEX工具檢測儀WK2
MIDDEX工具檢測儀WK5
MIDDEX工具檢測儀WK10
MIDDEX工具檢測儀WK3
MIDDEX工具檢測儀BKS1S
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于MIDDEX工具檢測儀WK2A/WK2的疑問，請隨時與我們聯系（021-31006702）。我們將盡全力解決您的問題。
有關MIDDEX工具檢測儀WK2A/WK2更詳細的信息或者購買MIDDEX相關產品，請聯系愛澤工業。
If you have any question, please feel free to dial 0086-21-3100 6702 or browse our website: www.wap.pnxqid.cn.
