AVENTICS換向閥TC15 5/3系列技術參數
Version | Spool valve, positive overlapping |
Activation | Electrically |
Sealing principle | Soft sealing |
Control pressure min./max. | 3... 10 bar |
Ambient temperature min./max. | -10... 50 °C . |
Medium temperature min./max. | -10... 50。C |
Medium | Compressed air |
Max. particle size | 5 μm |
Oil content of compressed air | 0...5 mg/m2 |
Nominal flow Qn | 1300 /min |
Connector standard | ISO 15217 |
Protection class with connection | IP65 |
Duty cycle | 1 |
Typ. switch-on time | 12 ms |
Typ. switch-off time | 13 ms |
Mounting on manifold strip | P-strip |
Mounting screw tightening torque | 2.5 Nm |
Weight | 0.278 kg |

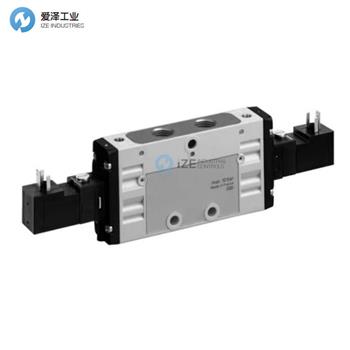

AVENTICS換向閥TC15 5/3系列介紹
5/3 換向閥，TC15 系列
- 工作電壓 24 V DC
- 5/3
- Qn = 1300 升/分鐘
- 先導閥寬度：15 mm
- 封閉中心排氣中心加壓中心
- 管道連接
- 壓縮空氣連接輸出：G 1/4
- 電氣連接：插頭，ISO 15217，C型
- 手動操作：帶制動器
- 雙電控
- 試點：內部外部
5/3-directional valve, Series TC15
- Operating voltage 24 V DC
- 5/3
- Qn = 1300 l/min
- Pilot valve width : 15 mm
- closed center exhausted center pressurized center
- Pipe connection
- Compressed air connection output : G 1/4
- Electrical connection : Plug, ISO 15217, form C
- Manual override : with detent
- double solenoid
- Pilot : Internal External
AVENTICS換向閥TC15 5/3系列其他常用型號：
AVENTICS 0820059001
AVENTICS 0820059051
AVENTICS 0820059011
AVENTICS 0820059061
AVENTICS 0820059021
AVENTICS 0820059071
