BEI IDEACOD編碼器PHM510-1312S007選型介紹
MECHANICAL CHARACTERISTICS | |
Material | Cover : treated steel |
Bearings | 6 000 serie |
Maximum load | Axial : 50 N |
Shaft inertia | ≤ 1.10 -6 kg.m 2 |
Torque | ≤ 4.10 -3 N.m |
Permissible max. speed | 6 000 min -1 |
Continuous max. speed | 6 000 min -1 |
Shock (EN60068-2-27) | ≤ 500 m.s -2 (during 6 ms) |
Vibration (EN60068-2-6) | ≤ 100 m.s -2 (10… 2 000 Hz) |
EMC | EN 61000-6-4, EN 61000-6-2 |
Isolation | 100V (1 min.) |
Weight (connector) | 0,520 kg |
Operating temperature | - 20 ... + 85 °C (encoder T°) |
Storage temperature | - 20 ... + 85 °C |
Protection(EN 60529) | IP 65 (IP67 with flange option) |
Theoretical mechanical lifetime 10 9 turns (Faxial / F radial ) | |
25 N / 50 N : 99 | 50 N / 100 N : 12 |
ELECTRICAL CHARACTERISTIC | |
Input signal clock CLK | per opto-coupleur |
Output signal DATA | line - driver selon RS422 |
Clock frequency CLK | 100kHz – 500kHz |
Precision | ± ? LSB (13 bits) |
Power supply | 5 – 30Vdc |
Introduction | < 1 s |
Cons. without load | < 100mA (typically 50-60mA at 24Vdc) |
Position refresh | < 200μs |
BEI-IDEACOD編碼器PHM510-1312S007升級為PHM510-1312S014
BEI IDEACOD編碼器PHM510-1312S007介紹
ABSOLUTE MULTITURN ENCODER, PHM5S RANGE
Solid shaft ? 10 mm, 36mm clamping flange
Robustness and excellent resistance to shocks / vibrations
High protection level IP65
High performances in temperature –20°C to +85°C
Isolated SSI interface, clock from 100 to 500 kHz
Universal electronic circuits from 5 to 30Vdc
Protection against short-circuits and inversion of polarity
High resolutions: 8192 (13 bits) per turn
Turn counting: 4096 (12 bits)
Preset (RAZ) input
With incremental channels – 2048 points – 5 to 30 Vdc
絕對式多圈編碼器，PHM5S范圍
實心軸?10 mm，36mm夾緊法蘭
堅固耐用，并具有出色的抗沖擊/振動性能
高防護等級IP65
高性能–20°C至+ 85°C
隔離式SSI接口，時鐘范圍為100至500 kHz
5至30Vdc的通用電子電路
防止短路和極性反轉
高分辨率：每轉8192（13位）
輪數：4096（12位）
預設（RAZ）輸入
具有增量通道– 2048點– 5至30 Vdc

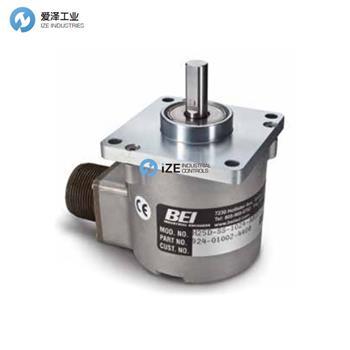

BEI IDEACOD編碼器PHM510-1312S007
愛澤工業(IZE INDUSTRIES)特價經銷、常用BEI IDEACOD編碼器型號：
BEI IDEACOD PHM510-1312S007
BEI IDEACOD PHM510-1312S014
BEI IDEACOD PHM5S 10/00/ P SS G / 0F / 13 B12 D5 // 00R/00/ ****9R
BEI IDEACOS Encoders NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于BEI IDEACOD編碼器PHM510-1312S007的疑問，請隨時與我們電聯，（021-3100 6702），我們將盡全力解決您的問題。
If you have any question for BEI-IDEACOD products, please feel free to dial 0086-21-3100 6702/ send request email to sales@wap.pnxqid.cn / browse our website: www.wap.pnxqid.cn.

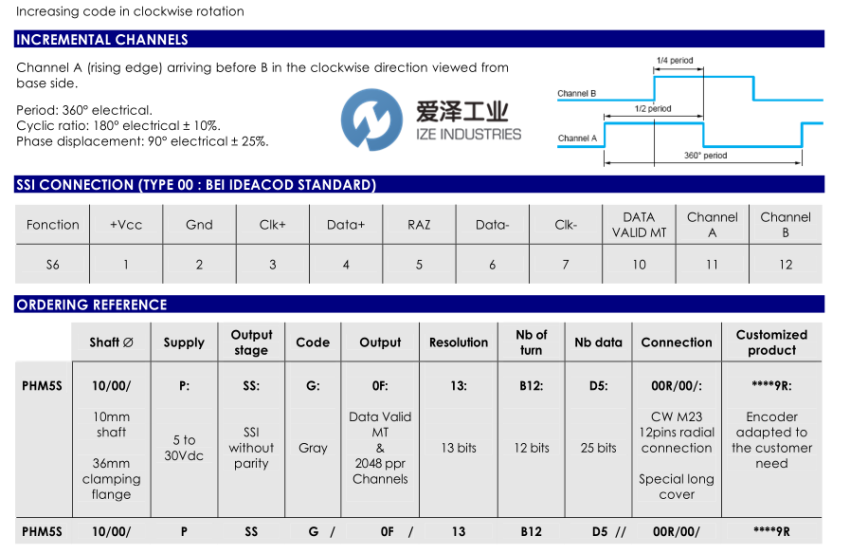

BEI IDEACOD編碼器PHM510-1312S007參數介紹
