SIKO磁傳感器MSK210-0075介紹
機械參數 | ||
特征 | 技術數據 | 補充 |
外殼 | 綠色塑料 | |
傳感器/尺的讀取距離 | 0.1 … 1 mm | 參考信號 O, I |
0.1 … 0.4 mm | 參考信號Ｒ | |
傳感器/環的讀取距離 | 0.1 … 0.8 mm | 參考信號 O, I |
0.1 … 0.4 mm | 參考信號 R | |
電纜護套 | PUR, 適用拖鏈 | 4芯，直徑 4.4-0.4 毫米; 5、 6、8芯，直徑 5-0.4 毫米 |
電纜曲率半徑 | 5x 線纜直徑 | 固定的 |
7.5x 線纜直徑 | 動態的 | |
電纜壽命 | >5 百萬個循環 | 在以下的測試條件下: |
行進位移 4.5 m | ||
行進速度 3 m/s | ||
加速度 5 m/s2 | ||
環境溫度 20 °C ±5 °C | ||
電氣數據 | ||
特征 | 技術數據 | 補充 |
工作電壓 | 24 V DC ±20 % | 反極性保護 |
5 V DC ±5 % | 無反極性保護 | |
電流消耗 | <20 Ma | 24 V 直流電, 無負載 |
<75 mA | 負載 | |
輸出電路 | PP, LD (RS422), TTL | PP 只在 24 V 條件下 |
輸出信號 | A, A/, B, B/, I, I/, R, R/ | 正交信號 |
高的輸出信號電平 | >UB - 2.5 V | PP |
>2.5 V | LD | |
>2.4 V | TTL | |
低的輸出信號電平 | <0.8 V | PP |
<0.5 V | LD | |
<0.4 V | TTL | |
圖像跳動 | <15 % | 讀取距離 0.5 mm |
參考信號的脈沖寬度 | 1 增量 | |
實時性要求 | 與速度成比例的信號輸出 | |
連接方式 | 開放的電線末端 | |
插拔連接器 | 7/8 針 | |
D-Sub | 9 針 |
SIKO磁傳感器MSK210-0075特性
磁性傳感器 MSK210
增量式，數字接口、分辨率25μm
特點 MSK210:
最大分辨率為 25 μm
MR200或MBR200（100針）最大分辨率為0.045°
重復精度為 ±0.025 mm
重復精確度±1增量式
與MB200/1磁柵尺配合使用
與磁環 MR200, 磁尺 MBR200 一起工作
讀數距離可達1mm
讀取間距 ≤0.8 mm
用MBR200（230個磁極）最大4600脈沖/轉

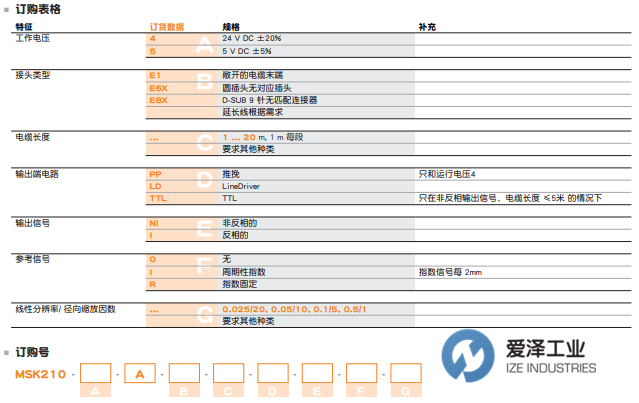

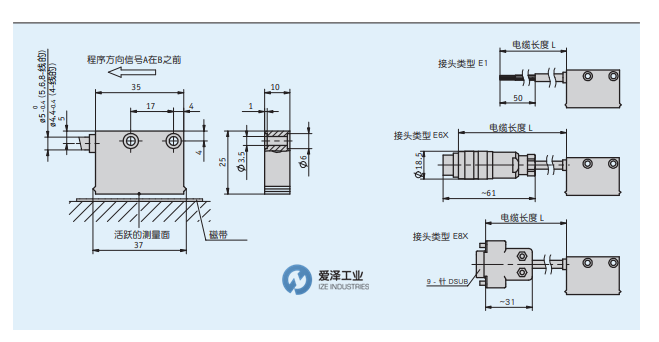

SIKO磁傳感器MSK210-0075選型及尺寸圖
愛澤工業(IZE INDUSTRIES)特價經銷、常用SIKO磁傳感器型號：
SIKO MSK210-0075
SIKO MSK210
SIKO MS100/1
SIKO MSK1000
SIKO LE100/1
SIKO LS100
SIKO LEC100
SIKO MSA111C
SIKO MSA213C
SIKO MS500
SIKO MS500H ML
SIKO MSK320
SIKO MSK320R
SIKO MSK200/1
SIKO LE200
SIKO LEC200
SIKO MSC500
SIKO MSK500/1
SIKO MSK5000
SIKO MSA
SIKO MSA501
SIKO MSAC501
SIKO MSAC506
SIKO MSK400/1
SIKO MSK2000
SIKO MSK4000
SIKO Magnetic sensor NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于SIKO磁傳感器MSK210-0075的疑問，請隨時與我們電聯，（021-3100 6702），我們將盡全力解決您的問題。
If you have any question for SIKO products, please feel free to dial 0086-21-3100 6702/ send request email to sales@wap.pnxqid.cn / browse our webCEte: www.wap.pnxqid.cn.
SIKO磁傳感器MSK210-0075技術參數
