TEKEL編碼器TK461.S.300.11/30.S.K1.10.PS40.PP2-1130技術參數
TYPE | TK461:bidirectional |
ASSEMBLY | S：Servo standard |
PULSE RATE | 300：300 |
VOLTAGE SUPPLY | 11/30：+11V ÷ 30V |
OUTPUT FREQUENCY | S：from 0 up to 50kHz |
PROTECTION CLASS | K1：IP 55 (EN60529) |
SOLID SHAFT | 10：? 10mm |
ELECTRICAL CONNECTIONS | PS40： cap radial cable gland with cable 1 up to 6m long |
OUTPUT CIRCUITS | PP2-1130：Push-Pull 11/30 V output (only with voltage supply 11/30 V) |
TEKEL編碼器TK50系列介紹
光學增量編碼器 – 實心軸型號：TK451、TK452、TK461、TK462
簡介：
成本低廉，適用于一般工業應用的光學增量編碼器。
技術參數：
機身直徑：63.5
法蘭：方形法蘭，伺服標準，帶伺服夾緊環
軸徑：6、8、9.52、10
分辨率（PPR）：最高可達5000
接口類型：LD、LD2、PP2、NPN、PNP
電氣規格：
輸出頻率：最高可達100 kHz
同步索引輸出：默認在通道A；B – A+B（可選）
無負載時供電電流：最多150 mA
保護功能：短路保護（僅針對LD2和PP2輸出），可防止極性反接（5V供電除外）
材料：
法蘭：鋁制，不易腐蝕
機殼：聚酰胺6（PA6）
環境參數：
工作溫度范圍：-10°C 至 +70°C
存儲溫度范圍：-30°C 至 +80°C
相對濕度：最高98% RH，無冷凝
振動：10 g（頻率范圍從10至2000 Hz）
沖擊：20 g（持續11毫秒）

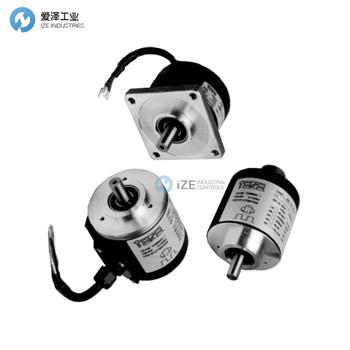

TK451 – TK452 – TK461 – TK462
Optical incremental encoder – Solid shaft
Low-cost encoder for general industrial applications.
Body diameter (mm) 63.5
Flange square flange, servo standard, servo-clip
Diameter shaft (mm) 6, 8, 9.52, 10
Resolution (PPR) up to 5000
Interface LD, LD2, PP2, NPN, PNP
ELECTRICAL SPECIFICATIONS
Output frequency：up to 100 kHz
Sinchronous index output：default on channel A; B – A+B Optional
Supply current without load：150 mA max
Protection：short circuit protection (only output LD2 and PP2) against inversion of polarity (except 5Vcc)
MATERIALS
Flange：aluminium non corroding
Housing：Polyamid 6 (PA6)
ENVIRONMENTAL SPECIFICATIONS
Operating temperature range：-10°C ÷ +70°C
Storage temperature range：-30°C ÷ +80°C
Relative humidity：98% RH without condensing
Vibrations：10 g (from 10 up to 2.000 Hz)
Schock：20 g (for 11 ms)
TEKEL編碼器TK50系列其他常用型號：
TEKEL TK461.S.300.11/30.S.K1.10.PS40.PP2-1130
TEKEL TK 461.S.50.12.S.10
TEKEL TK461-FA-1024-11/20-S-K4-8-L07-PP
TEKEL TK461.SG.1024.5.S.K4.10.S07.LD
TEKEL TK461.FA.500.11/30.S.K4.10.L07.PP2
TEKEL TK.461.FA.5.11.30.S.10.L.PP2.DP
TEKEL TK461-FA-1024-11-DIV-20-S-K4-8-L07-PP
TEKEL ENCODERS NEW + ORIGINAL+ ONE YEAR WARRANTY
