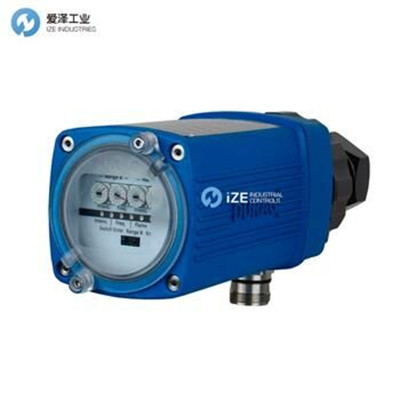

BFI火焰檢測器CFC200系列 示例CFC200IR3產品簡介
各光譜范圍內的積分方法用于緊湊型火焰控制器的火焰輻射分析。
在預放大之后，從輸出信號中提取不需要的恒定光部分。隨后的靈敏度調節允許信號抑制以適應相應的燃燒器條件。
隨后連接的帶通濾波器實現了僅評估主燃燒區的典型火焰輻射的調制，并且來自相鄰燃燒器的外部光信號可以與單個燃燒器區分開。
其他功能組集成了動態監控通道的信號處理功能，通過暗相監控，持續檢查設備的故障安全性。
元件缺陷導致火焰繼電器立即關閉，火焰繼電器可作為無電位轉換觸點使用。
開關狀態“火焰開啟”由設備背面的黃色LED顯示，就像火焰的強度一樣，由閃爍的綠色LED顯示。
火焰強度輸出0（4）- 20 mA可用于外部顯示器。
安全關閉時間始終取決于要檢測的燃料，出廠時調整為1秒。更長的關閉時間可選的本地規格。
The integral method in the respective spectral range is used for the flame radiation analysis of the compact flame controller.
After pre amplification, the unwanted portion of constant light is withdrawn from the output signal. The subsequent sensitivity adjustment permits signal suppression for the adaptation to the respective burner condition.
The subsequently connected band pass filter achieves that modulation of the typical flame radiation of the primary combustion zone is evaluated only, and outside light signals from neighbouring burners can be differentiated from the individual burner.
The further functional groups integrate the signal processing for the dynamic monitoring channel, which by means of a dark-phase monitoring, continuously checks the failure-safety of the unit.
A component defect leads to an immediate switch-off of the flame-relay, which is available as a potential-free changeover contact.
The switching state flame on is displayed by a yellow LED on the rear side of the unit, just as the intensity of flame, which is displayed by a flashing green LED.
A flame intensity output 0(4) - 20 mA can be used for external displays.
The safety switch-off time, which always depends on the fuels to be detected, is factory adjusted to 1 second. Longer switch-off times in acc. to local specifications available as option.
BFI火焰檢測器CFC200系列技術資料
光譜靈敏度
CFC 200 UV1（以前為8.0）190至550 nm
CFC 200 UV（以前為8.30）280至420 nm
CFC 200 IR（以前為8.40）300至1050 nm
CFC 200 IR3（以前為8.70）1050至2700 nm
視覺孔徑：2.7度
輸入電壓：24 V DC
電流消耗：約200毫安
建造：根據SELV III進行
環境溫度：-20°C ... + 70°C
電流輸出：0（4）... 20 mA（Ra <250 Ohm）火焰強度
火焰繼電器：
1轉換觸點，無電位
VDE 0110，A級
最大48 V開關電壓
最大1 A開關電流（熔斷0.5 A）
最大30 W開關電源
切換點“火焰開啟”5（8）mA
切換點“火焰關閉”<5（8）mA
火焰故障響應時間：1秒，出廠預設
關閉時間：其他關閉時間請求
視線管連接：1“內螺紋ISO 228
吹掃空氣連接：1/2“內螺紋ISO 228
吹掃空氣量：10米/h在標準條件下
電氣連接
標準：Harting連接器HAN8 90度
防火外殼：3米專用電纜
OE-Converter：Harting連接器HAN8 90度
EX-OE-Converter：M20-螺釘接頭和端子夾在里面
尺寸
法蘭標準：法蘭235 x 108 mm（長x直徑）
防爆外殼：223 x 120 mm（長x直徑）*
OE轉換器外殼：120 x 122 x 80mm（長x寬x高）*
Ex-OE-Converter外殼：232 x 232 x 166,5mm（長x寬x高）*
Triple Ex-OE-Converter：276 x 276 x 218mm（長x寬x高）*
*無插頭和安裝支架
BFI火焰檢測器CFC200系列
愛澤工業(IZE INDUSTRIES)特價經銷、常用備件BFI火焰檢測器系列列表：
BFI火焰檢測器CFC200UV
BFI火焰檢測器CFC200UV1
BFI火焰檢測器CFC200IR
BFI火焰檢測器CFC200IR3
BFI火焰檢測器CFC000
BFI火焰檢測器CFC1000
BFI火焰檢測器CFC2000
BFI火焰檢測器CFC3000
BFI火焰檢測器CFC4000
BFI火焰檢測器CFC100
BFI火焰檢測器CFC200
