CROSBY旋轉提升環SS-125M系列型號列舉
Dimensions (mm) | ||||||||||||
Frame Size No. | SS-125M | Working | Torque in | Bolt Size A ? | Effective | C | D | Radius E | Diameter F | G | H | Weight |
1 | 1065203 | 200 | 4 | M8 x 1.25 | 13 | 68 | 21.6 | 11 | 8.5 | 47 | 32 | 0.17 |
1 | 1065207 | 250 | 8 | M10 x 1.50 | 18 | 68 | 21.6 | 11 | 8.5 | 47 | 30 | 0.17 |
2 | 1065211 | 525 | 18 | M12 x 1.75 | 19 | 121 | 37 | 22 | 17.5 | 89 | 60 | 1.1 |
2 | 1065215 | 950 | 40 | M16 x 2.00 | 29 | 121 | 37 | 22 | 17.5 | 89 | 56 | 1.1 |
2 | 1065219 | 1075 | 68 | M20 x 2.50 | 34 | 121 | 37 | 22 | 17.5 | 89 | 52 | 1.2 |
3 | 1065223 | 1500 | 68 | M20 x 2.50 | 32 | 166 | 56 | 36 | 25 | 131 | 78 | 3 |
3 | 1065227 | 2100 | 108 | M24 x 3.00 | 37 | 166 | 56 | 36 | 25 | 131 | 74 | 3.1 |
3 | 1065231 | 2100 | 108 | M30 x 3.50 | 58 | 206 | 56 | 36 | 25 | 131 | 108 | 3.1 |
4 | 1065235 | 3500 | 318 | M30 x 3.50 | 42 | 222 | 81 | 45 | 31 | 165 | 106 | 6.3 |
4 | 1065239 | 3500 | 318 | M30 x 3.50 | 62 | 222 | 81 | 45 | 31 | 165 | 106 | 6.4 |
5 | 1065243 | 5500 | 542 | M36 x 4.00 | 64 | 317 | 124 | 57 | 43 | 217 | 166 | 15.5 |
5 | 1065247 | 6250 | 542 | M42 x 4.50 | 82 | 317 | 124 | 57 | 43 | 217 | 160 | 16 |
5 | 1065251 | 6750 | 542 | M48 x 5.00 | 82 | 317 | 124 | 57 | 43 | 217 | 154 | 16.8 |
6 | 1065255 | 11150 | 1423 | M64 x 6.00 | 101 | 428 | 165 | 76 | 56 | 296 | 204 | 39 |
7 | 1065259 | 15750 | 2915 | M72 x 6.00 | 132 | 495 | 206 | 95 | 69 | 359 | 220 | 74 |
8 | 1065263 | 22300 | 3459 | M90 x 6.00 | 177 | 561 | 216 | 102 | 83 | 404 | 235 | 118 |

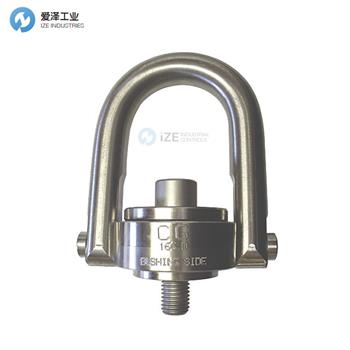

CROSBY旋轉提升環1065243產品介紹及選型尺寸圖
?All components are 316 stainless steel, except bolt retainers, which are made from 15-7 PH (UNS 15700) magnetic stainless steel.
?Available in capacities from 200 kg to 22.300 kg.
?Rated at 100 percent at 90 degree angle.
?Each product has a Product Identification Code (PIC) for material traceabilit , along with the Working Load Limit and the name Crosby or “CG” stamped into it.
?Individually proof tested to 2 times the Working Load Limit with certification
?Fatigue Rated to 20,000 cycles at 1-1/2 times the Working Load Limit.
?Washer is color coded for easy identification (Silver - Metric thread)
?Bolt specification is 316 Stainless Steel socket head cap screw to ASTM F 837M (316).
?All threads listed are Metric (ASME/ANSI B18.3.1M).

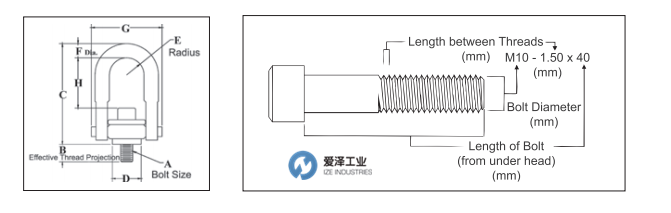

?BOLT SIZE IDENTIFICATION: The size of the bolt will be stated as in the drawing above. Illustration shows meaning of each dimension given.
?除螺栓固定器外，所有部件均為316不銹鋼，螺栓固定器由15-7 PH（UNS 15700）磁性不銹鋼制成。
?容量從200千克到22.300千克不等。
?90度角時的額定值為100％。
?每個產品都有一個用于物料可追溯性的產品識別碼（PIC），以及工作負載限制和印在其中的Crosby或“CG”名稱。
?通過認證對工作負荷限制的2倍進行單獨測試
?疲勞在工作載荷極限的1-1 / 2倍時額定為20,000次循環。
?墊圈采用顏色編碼，便于識別（銀色 - 公制螺紋）
?螺栓規格為符合ASTM F 837M（316）的316不銹鋼內六角螺釘。
?列出的所有線程均為公制（ASME / ANSI B18.3.1M）。
?螺栓尺寸識別：螺栓尺寸如上圖所示。插圖顯示了給定的每個維度的含義。
愛澤工業(IZE INDUSTRIES)特價經銷、常用CROSBY旋轉提升環型號：
CROOSBY 1065203
CROOSBY 1065207
CROOSBY 1065211
CROOSBY 1065215
CROOSBY 1065219
CROOSBY 1065223
CROOSBY 1065227
CROOSBY 1065231
CROOSBY 1065235
CROOSBY 1065239
CROOSBY 1065243
CROOSBY 1065247
CROOSBY 1065251
CROOSBY 1065255
CROOSBY 1065259
CROOSBY 1065263
CROSBY Rotating lifting ring NEW + ORIGINAL+ ONE YEAR WARRANTY
