ENTRELEC導軌安裝接線端子ZS6-BL技術參數
外形尺寸
凈高：6毫米
凈長：53毫米
凈深度：47.3毫米
凈重：10.6克
技術
額定橫截面：6平方毫米
間距：6毫米
連接類型：螺絲夾
功能：直通
級別數：1
連接容量主電路：
螺絲夾/柔性1x 0.2 ...6mm2
螺絲夾/柔性2x 0.2 ...2.5mm2
螺絲夾/剛性1x 0.2 ... 6mm2
螺絲夾/剛性2x 0.2 ...2.5mm2
螺絲夾/帶絕緣鐵絲網1x 0.22 ...4mm2
螺釘夾/無絕緣套圈1x 0.22 ...4mm2
螺釘夾/帶雙套圈2x 0.22 ...2.5mm2
儀表類型：A4-B3
額定電流（I n）：主電路41 A.
額定短時耐受電流（I cw）：持續1秒720 A
額定電壓（U r）：1000 V
額定脈沖耐壓（U imp）：8000 V
介電測試電壓：2200 V
污染度：3
電力流失：1.3 W
防護等級：ACC.符合IEC 60529，IEC 60947-1，EN 60529主終端IP20
絕緣材料：聚酰胺
安裝在DIN導軌上：TH35-7.5（35 x 7.5 mm安裝導軌）acc。符合IEC 60715
TH35-15（35 x 15 mm安裝導軌）符合IEC 60715
剝線長度：10.5毫米
推薦螺絲刀：4毫米
技術UL / CSA
最大工作電壓UL / CSA：主電路600 V.
連接容量主電路UL / CSA：
螺絲夾/柔性1x 24 ... 10 AWG
螺絲夾/柔性2x 24 ... 14 AWG
螺絲夾/剛性1x 24 ... 10 AWG
螺絲夾/剛性2x 24 ... 14 AWG
螺絲夾/帶絕緣鐵絲網1x 24 ... 12 AWG
螺絲夾/無絕緣套圈1x 24 ... 12 AWG
螺絲夾/帶雙套圈2x 24 ... 14 AWG
連接容量UL / CSA：擱淺10 AWG
可燃性根據UL94：V0
短路電流額定值（SCCR）：100 kA
工作環境
環境空氣溫度：操作-55 ... + 110°C
存儲溫度：-55 ... + 110°C
Dimensions
Product Net Width:6 mm
Product Net Height:53 mm
Product Net Length:47.3 mm
Product Net Depth / Length:47.3 mm
Product Net Weight:10.6 g
Technical
Rated Cross-Section:6 mm2
Spacing:6 mm
Connection Type:Screw Clamp
Function:Feed-through
Number of Levels:1
Connecting Capacity Main Circuit:
Screw Clamp / Flexible 1x 0.2 ... 6 mm2
Screw Clamp / Flexible 2x 0.2 ... 2.5 mm2
Screw Clamp / Rigid 1x 0.2 ... 6 mm2
Screw Clamp / Rigid 2x 0.2 ... 2.5 mm2
Screw Clamp / With Insulated Ferrrule 1x 0.22 ... 4 mm2
Screw Clamp / Without Insulated Ferrule 1x 0.22 ... 4 mm2
Screw Clamp / With Twin Ferrule 2x 0.22 ... 2.5 mm2
Gauge Type:A4-B3
Rated Current (In):Main Circuit 41 A
Rated Short-time Withstand Current (Icw):for 1 s 720 A
Rated Voltage (Ur):1000 V
Rated Impulse Withstand Voltage (Uimp):8000 V
Dielectric Test Voltage:2200 V
Pollution Degree:3
Power Loss:1.3 W
Degree of Protection:acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Insulation Material:Polyamide
Mounting on DIN Rail:TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
Wire Stripping Length:10.5 mm
Recommended Screw Driver:4 mm
Technical UL/CSA
Maximum Operating Voltage UL/CSA:Main Circuit 600 V
Connecting Capacity Main Circuit UL/CSA:
Screw Clamp / Flexible 1x 24 ... 10 AWG
Screw Clamp / Flexible 2x 24 ... 14 AWG
Screw Clamp / Rigid 1x 24 ... 10 AWG
Screw Clamp / Rigid 2x 24 ... 14 AWG
Screw Clamp / With Insulated Ferrrule 1x 24 ... 12 AWG
Screw Clamp / Without Insulated Ferrule 1x 24 ... 12 AWG
Screw Clamp / With Twin Ferrule 2x 24 ... 14 AWG
Connecting Capacity UL/CSA:Stranded 10 AWG
Flammability According to UL94:V0
Short-Circuit Current Rating (SCCR):100 kA
Environmental
Ambient Air Temperature:Operation -55 ... +110 °C
Storage -55 ... +110 °C

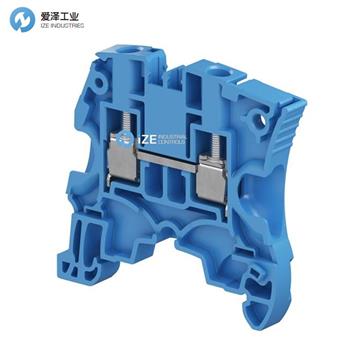

ENTRELEC導軌安裝接線端子ZS6-BL
